Автоматичний перемикач серії YCQ6s

Автоматичний перемикач живлення серії YCQ6s забезпечує надійне автоматичне перемикання між звичайними та резервними джерелами живлення. Завдяки номінальному струму 16–630 А, роботі від змінного струму 400 В та конструкції класу ПК, він підходить для розподілу електроенергії, резервного живлення генератора та подвійного живлення.

Зв'яжіться з нами

Деталі продукту

Загальне

Серія YCQ6s – це автоматичний перемикач живлення (АВП) класу PC, призначений для використання в системах з двома джерелами та заземленою нейтраллю, що працюють на змінному струмі частоти 50/60 Гц, номінальною напругою до 400 В та номінальним робочим струмом від 16 А до 630 А. Він автоматично перемикає живлення між джерелами при виявленні аномалії в одному з джерел, забезпечуючи надійну та безпечну безперервність живлення. Широко використовується для автоматичного перемикання між основним (нормальним) живленням та вторинним (резервним) джерелом живлення в системах розподілу електроенергії, а також для автоматичного перемикання між двома ланцюгами навантаження та безпечної електричної ізоляції.

Стандарт: IEC 60947-6-1

Позначення типу

Компанія код	Категорія тесту	Поточний	Функції	Функції
YCQ6	100	4	A	100А
YCQ6	100 160 250 400 630	3P 4P	A: Базовий тип B: Покращений тип	6A 10А 16А 20А 25А 32А 40А 50А 63А 80А 100А 125А 160А 180А 200А 225А 315А 400А 500А 630А

Умови експлуатації

1. Температура навколишнього повітря: від -5°C до +40°C; середня температура за 24 години не перевищує +35°C.

2. За максимальної температури +40°C відносна вологість не повинна перевищувати 50%; максимальна середньомісячна відносна вологість: 90%. За нижчих температур допустима вища відносна вологість. Слід вжити спеціальних заходів проти конденсації, спричиненої епізодичними коливаннями температури.

3. Висота встановлення: не більше 2000 м над рівнем моря.

4. Ступінь забруднення: Ступінь забруднення 3.

5. Категорії використання: AC-31A, AC-33A, AC-33iB.

6. Стосується середовища А. Використання цього продукту в середовищі Б може спричинити шкідливі електромагнітні перешкоди; у таких випадках користувач повинен вжити відповідних заходів щодо їх пом'якшення.

Технічні дані

Модель / Специфікація	Одиниця	YCQ6s-100	YCQ6s-160	YCQ6s-250	YCQ6s-400	YCQ6s-630
Кількість полюсів		3,4
Застосовуваний стандарт		IEC60947-6-1
Клас пристрою		Клас ПК
Категорія використання		AC-33iB
Номінальна напруга ізоляції Ui	V	690
Номінальна імпульсна витримувана напруга Uimp	kV	8
Номінальна робоча напруга Ue	V	А400
Номінальний робочий струм Ie	A	20, 40, 60, 80, 100	100, 125, 160	200 250	315 350 400	500 630
Номінальна продуктивність Icm	kA	10Ie
Номінальний умовний струм короткого замикання Iq	kA	120
Номінальний короткочасний витримуваний струм Icw	КА/1с	7			9	13
Напруга живлення керування	V	AC230
Час пересадки	S	0,45				0,6

Технічні характеристики контролера

Функція	Функція	Тип контролера
Функція	Функція	Тип А	Тип Б
Індикація та вихідний сигнал I (Нормальний) / II (Очікування)	Індикація живлення	■	■
	Індикація закритого положення	■	■
	Активний вихідний порт сигналу для індикації живлення	-	■
	Вихідний порт сигналу стану закритого положення	-	■
Моніторинг напруги	Фазна напруга	Однофазний	Трифазний
	Виявлення втрати фази	-	■
	Виявлення перенапруги	-	■
	Виявлення низької напруги	-	■
Режим передачі	Автоматичне перенесення з автоматичним відновленням	■	■
Режим передачі	Автоматичне перенесення без автоматичного відновлення	-	■
Блокування пожежної системи	Пасивне блокування системи пожежогасіння	■	-
Блокування пожежної системи	Блокування системи постійного струму 24 В безпровідного струму	-	■
Інші функції	Функція запуску генератора	■	■
	Моніторинг та виявлення напруги та частоти	-	■
	РК-дисплей	-	■
	Порт зв'язку RS-485	-	■

Опис терміналу

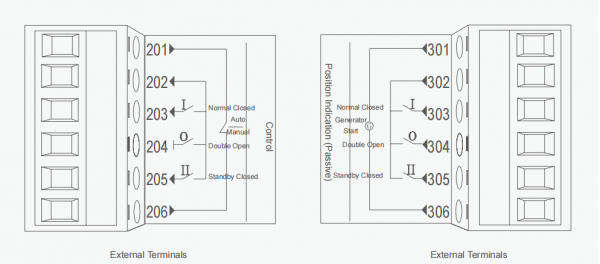

100A-630A Базовий тип проводки

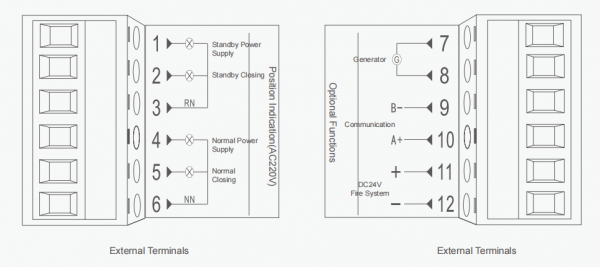

Підключення покращеного типу

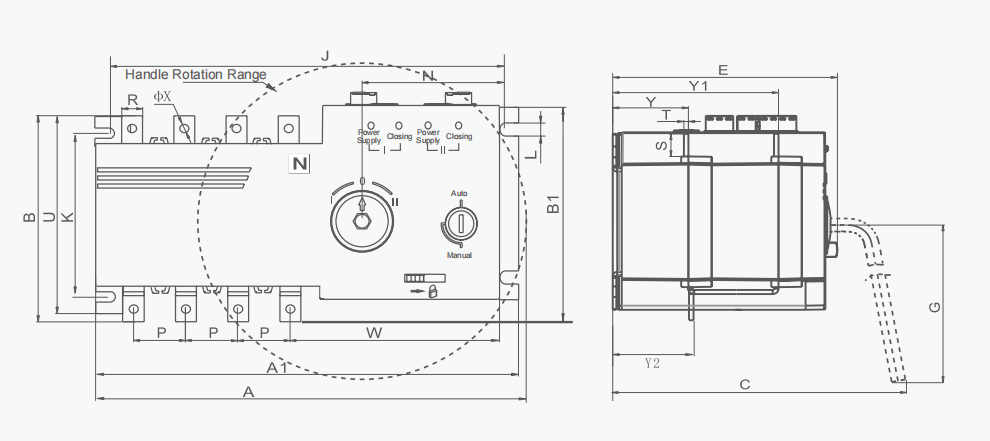

Габаритні та монтажні розміри (мм)

Специфікація	Зовнішні розміри (мм)							Монтажні розміри (мм)
In	A	A1	B	B1	C	E	G	J	K	L	N	P	R	S	T	U	W	X	Y	Y1	Y2
100А	280	240	130	144	153	115	125	230	85	6.5	83	30	14	18	2.5	105	125	6.2	38	89	39,5
160А	330	295	149	172	204	168	125	283	110	7	85	36	20	25	3	134	145	9	61	135	66
250А	385	360	180	190	220	183	125	350	110	7	90	50	25	30	3	134	158	11	65	147	68,5
400А	445	436	255	255	280	243	125	424	180	11	90	65	40	50	5	208	173	11	86	200	75
630А	445	436	276	276	280	243	125	424	180	11	90	65	40	50	5	208	173	13	86	200	75

Габаритні та монтажні розміри YCQ6s (мм)

Найчастіші запитання про автоматичний перемикач YCQ6s

Для чого використовується автоматичний перемикач YCQ6s?

Автоматичний перемикач живлення YCQ6s використовується для автоматичного перемикання живлення між звичайним джерелом живлення та резервним джерелом живлення у разі виявлення аномального стану. Він допомагає забезпечити надійну безперервність живлення в системах розподілу електроенергії, системах резервного живлення генераторів та системах подвійного живлення.

Які поточні номінали доступні для ATS YCQ6s?

Автоматичний вимикач живлення серії YCQ6s доступний з номінальними робочими струмами від 16 А до 630 А, охоплюючи моделі на 100 А, 160 А, 250 А, 400 А та 630 А. Він підтримує 3-полюсні та 4-полюсні конфігурації для різних потреб розподілу.

Яка різниця між контролерами типу A та типу B?

Тип A – це базовий тип контролера, що підходить для стандартних застосувань автоматичного перемикання. Тип B – це вдосконалений тип контролера, що пропонує розширені функції, такі як моніторинг трифазної напруги, виявлення обриву фази, виявлення перенапруги та зниження напруги, РК-дисплей, зв'язок RS-485 та автоматичне перемикання без автоматичного відновлення.

Чи підтримує ATS YCQ6s функцію запуску генератора?

Так. Автоматичний вимикач живлення YCQ6s підтримує функцію запуску генератора, що робить його придатним для енергосистем, де резервний генератор використовується як резервне джерело живлення.

Якому стандарту відповідає автоматичний перемикач резервування YCQ6s?

Автоматичний перемикач вводу серії YCQ6s відповідає стандарту IEC 60947-6-1. Це АВР класу PC, розроблений для систем змінного струму 50/60 Гц з номінальною робочою напругою до 400 В.
