Dlaczego ten sam stycznik ma różne wartości znamionowe AC-1, AC-3 i AC-4

Stycznika nie należy dobierać wyłącznie na podstawie prądu znamionowego. Ten sam stycznik może mieć różne wartości prądu znamionowego w klasach AC-1, AC-3 i AC-4, ponieważ każda kategoria użytkowania reprezentuje inne obciążenia i warunki przełączania.

Wybór niewłaściwej kategorii może skrócić żywotność styków, spowodować ich zgrzanie lub doprowadzić do nieoczekiwanej awarii urządzenia. Niniejszy poradnik wyjaśnia różnice między klasami AC-1, AC-3 i AC-4 oraz sposób doboru stycznika do nagrzewnic, pomp, sprężarek, przenośników i silników rewersyjnych.

Jakie są kategorie wykorzystania styczników?

Kategorie wykorzystania styczników definiują warunki elektryczne, w których stycznik załącza i rozłącza obwód. Uwzględniają one:

• Rodzaj ładunku
• Prąd rozruchowy i wyłączający
• Współczynnik mocy obciążenia
• Stan pracy silnika
• Częstotliwość przełączania
• Wymagana wytrzymałość elektryczna

Kategorie te są zdefiniowane wIEC 60947-4-1, międzynarodowa norma obejmująca styczniki elektromechaniczne i rozruszniki silników.

Numer kategorii nie jest klasą jakości. AC-4 oznacza po prostu bardziej wymagającą pracę przełączającą niż AC-3 lub AC-1.

Co to jest wartość znamionowa stycznika AC-1?

Klasa AC-1 dotyczy obciążeń prądu przemiennego bezindukcyjnych lub lekko indukcyjnych. Obciążenia te charakteryzują się zazwyczaj wysokim współczynnikiem mocy i generują stosunkowo niskie obciążenie elektryczne podczas przełączania.

Typowe zastosowania AC-1 obejmują:

• Grzejniki elektryczne oporowe
• Piece oporowe
• Elementy grzewcze
• Obwody dystrybucyjne
• Inne obciążenia lekko indukcyjne

Ponieważ prąd nie zmienia się drastycznie po otwarciu obwodu, łuk elektryczny i zużycie styków są stosunkowo ograniczone. Stycznik może zatem zazwyczaj przewodzić większy prąd w trybie AC-1 niż w trybie pracy silnikowej.

Jednakże, nie należy zazwyczaj stosować wartości znamionowej AC-1 do doboru wielkości stycznika silnika. Nawet jeśli prąd silnika jest niższy od wartości znamionowej AC-1, jego warunki rozruchu i przełączania mogą przekraczać wartości znamionowe AC-1.

Czym jest klasa stycznika AC-3?

AC-3 jest najczęstszą kategorią wykorzystania w przypadku sterowania standardowym silnikiem klatkowym.

W zastosowaniach AC-3 stycznik zamyka się podczas rozruchu silnika i otwiera się po osiągnięciu przez silnik normalnej prędkości roboczej. Podczas zamykania musi on wytrzymać prąd rozruchowy silnika, ale zazwyczaj przerywa przepływ prądu o wartości zbliżonej do prądu roboczego silnika podczas otwierania.

Typowe zastosowania AC-3 obejmują:

• Lakierki
• Fani
• Sprężarki powietrza
• Przenośniki
• Miksery
• Sprzęt HVAC
• Standardowe maszyny przemysłowe
• Rozruszniki silników z bezpośrednim rozruchem

W przypadku większości silników, które uruchamiają się, pracują ciągle i zatrzymują normalnie, klasa AC-3 stanowi prawidłową podstawę doboru stycznika.

Należy korzystać z tabeli znamionowego prądu roboczego lub mocy silnika podanej przez producenta przy rzeczywistym napięciu roboczym. Nie należy polegać wyłącznie na rozmiarze obudowy stycznika ani jego klasie AC-1.

Co oznacza AC-3e?

Niektóre dane produktu zawierają również klasę AC-3e. Kategoria ta dotyczy silników klatkowych o wyższym prądzie przy zablokowanym wirniku, w tym niektórych konstrukcji silników o wysokiej sprawności. Jeśli dostępne są dane AC-3e, należy sprawdzić, czy dotyczą one silnika i warunków rozruchu.

Czym jest klasa stycznika AC-4?

AC-4 stosuje się do poważnych operacji sterowania silnikiem, takich jak:

• Bieganie lub trucht
• Zatykanie
• Szybkie cofanie
• Powtarzające się uruchamianie i zatrzymywanie
• Przełączanie podczas przyspieszania lub gaśnięcia silnika

Typowe zastosowania obejmują dźwigi, podnośniki, obrabiarki, maszyny drukarskie, maszyny do ciągnienia drutu i inne urządzenia wymagające częstych, krótkich ruchów lub szybkich zmian kierunku.

W warunkach AC-4 stycznik może przerwać prąd kilkakrotnie wyższy niż normalny prąd roboczy silnika. Powoduje to silniejsze łuki elektryczne, wyższe temperatury styków i znacznie szybsze zużycie podzespołów elektrycznych.

Stycznik wybrany do pracy w AC-3 nie powinien być automatycznie używany w zastosowaniach AC-4. Należy również sprawdzić dane producenta dotyczące prądu znamionowego AC-4, dopuszczalnej częstotliwości pracy oraz wytrzymałości elektrycznej.

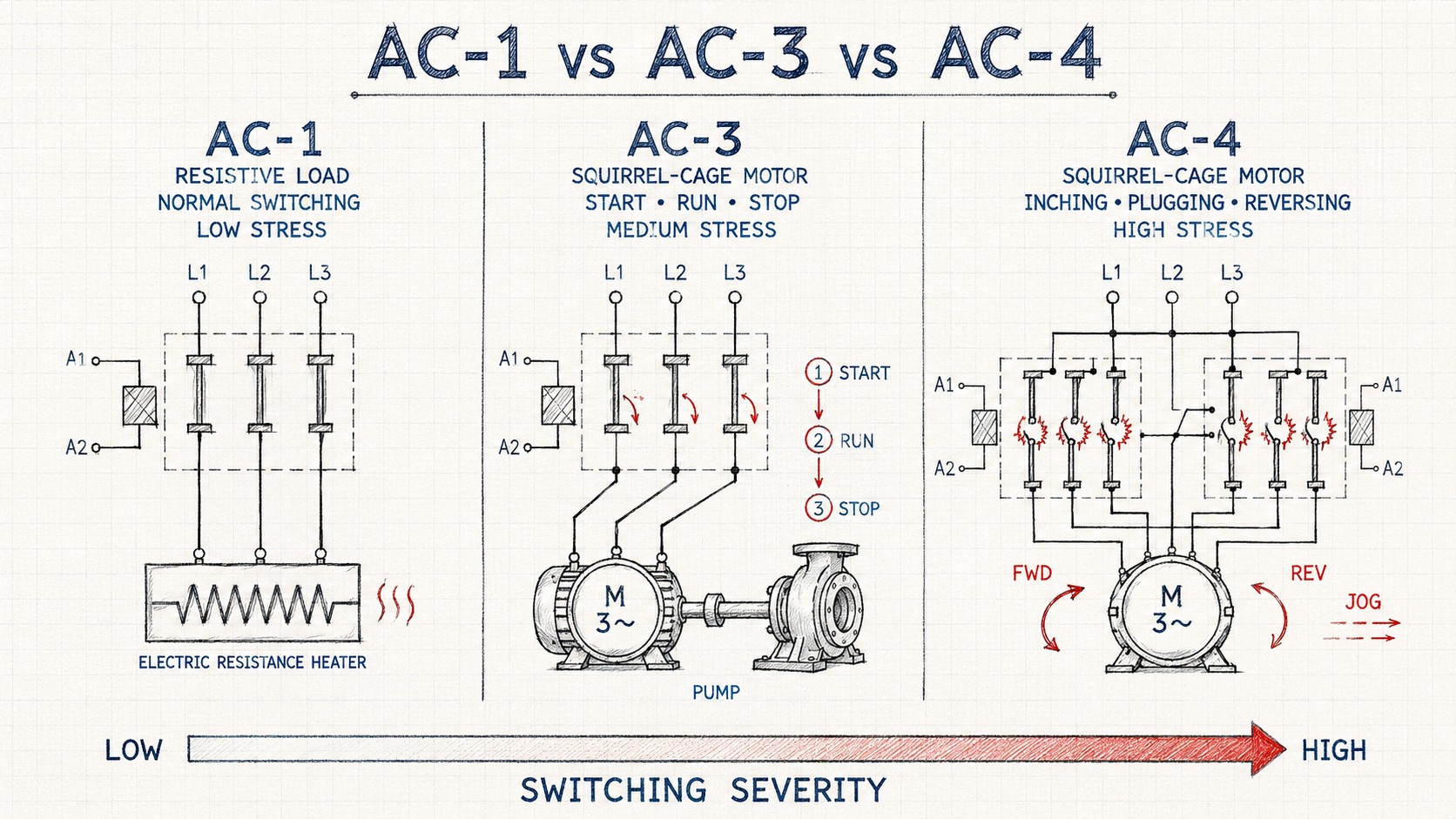

Dlaczego ten sam stycznik ma różną wartość prądu znamionowego?

Stycznik może mieć kilka znamionowych prądów roboczych, ponieważ jego działanie zależy od tego, co dzieje się podczas otwierania i zamykania styków.

• W przypadku prądu AC-1 stycznik przełącza stosunkowo stabilny prąd rezystancyjny.
• W przypadku AC-3 zamyka się przy prądzie rozruchowym silnika, lecz normalnie otwiera się przy prądzie roboczym.
• Zgodnie z normą AC-4, może się otworzyć, gdy silnik pobiera duży prąd podczas przyspieszania, pracy impulsowej lub cofania.

Im ostrzejsze warunki przełączania, tym więcej energii elektrycznej muszą przerwać styki. Ma to bezpośredni wpływ na:

• Erozja kontaktowa
• Czas trwania łuku
• Temperatura wewnętrzna
• Ryzyko zgrzania kontaktowego
• Żywotność elektryczna

Dlatego ten sam stycznik fizyczny będzie zazwyczaj miał wyższą wartość znamionową AC-1, niższą wartość znamionową AC-3 i bardziej ograniczoną wartość znamionową AC-4.

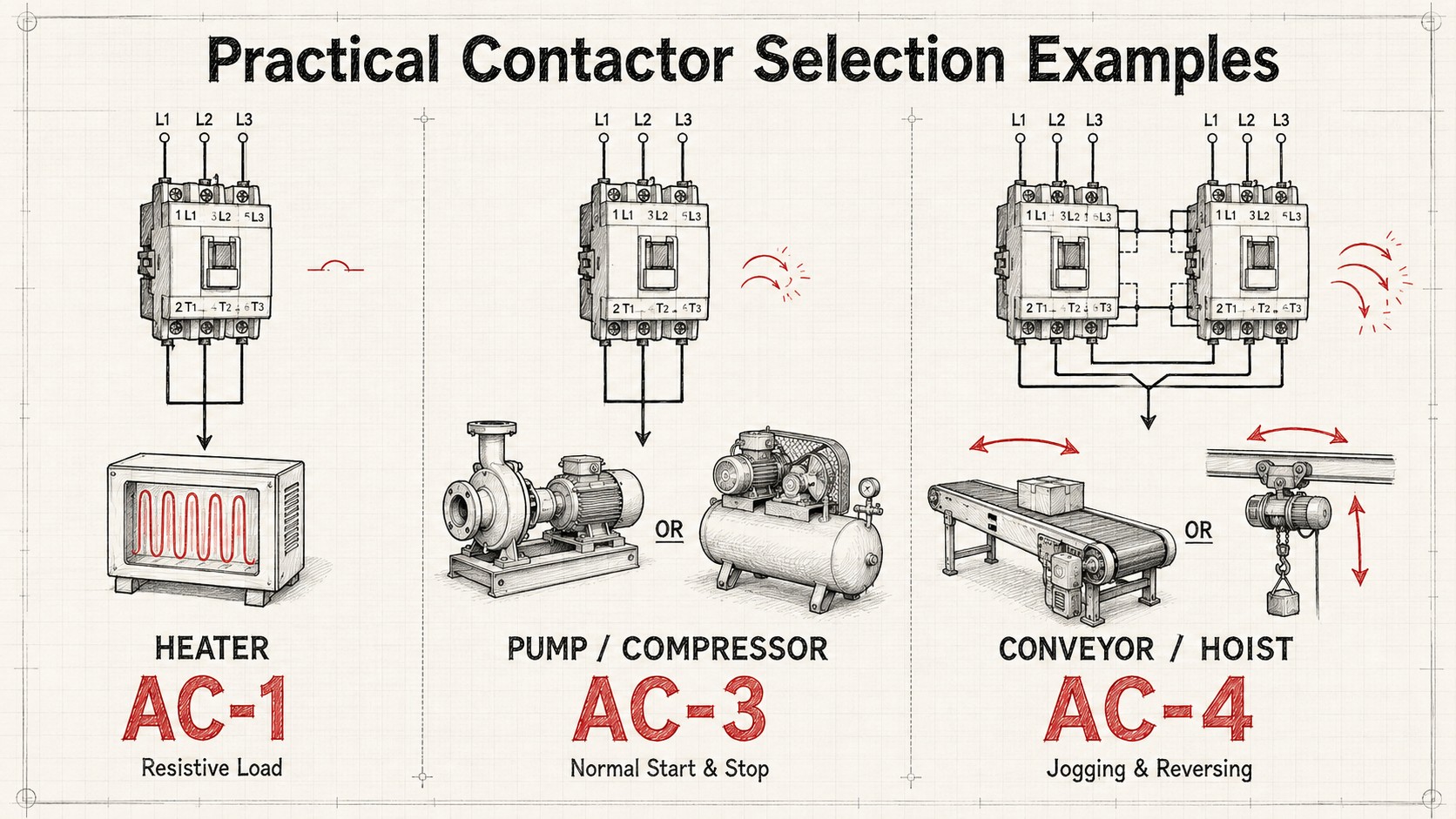

Praktyczne przykłady doboru styczników

Grzejnik elektryczny

Grzałka rezystancyjna jest zazwyczaj obciążeniem AC-1. Dobierz stycznik zgodnie z prądem grzałki, napięciem roboczym, liczbą biegunów i warunkami instalacji.

W przypadku ciągłego obciążenia grzewczego należy również wziąć pod uwagę temperaturę obudowy, wentylację i ewentualny margines prądu zalecany przez producenta.

Pompa wodna

Pompa wodna z silnikiem klatkowym, który uruchamia się, pracuje i zatrzymuje normalnie, jest na ogół urządzeniem klasy AC-3.

Dobierz stycznik zgodnie z prądem znamionowym silnika i jego parametrami AC-3 przy napięciu sieciowym. Należy również zapewnić odpowiednie zabezpieczenie przeciążeniowe i zwarciowe.

Sprężarka powietrza

Standardowa sprężarka powietrza zazwyczaj pracuje w klasie AC-3. Jednak częste uruchamianie, wysoki prąd rozruchowy lub krótkie cykle załączania i wyłączania mogą znacznie skrócić żywotność stycznika.

Oprócz prądu znamionowego AC-3 należy sprawdzić dopuszczalną częstotliwość przełączania i przewidywaną wytrzymałość elektryczną.

Przenośnik cofający

Przenośnik, który zatrzymuje się przed zmianą kierunku, może normalnie wykorzystywać styczniki nawrotne o klasie ochrony AC-3.

Jeśli silnik jest szybko odwracany, gdy nadal się obraca, praca przełączająca staje się trudniejsza i może wymagać zastosowania klasy AC-4. Należy również zapewnić blokadę elektryczną i mechaniczną między stycznikami do przodu i do tyłu.

Dźwig lub podnośnik

Zastosowaniami AC-4 są zazwyczaj dźwigi lub podnośniki wymagające częstego przesuwania, przesuwania lub szybkiej zmiany kierunku.

Dobór należy przeprowadzić biorąc pod uwagę prąd silnika, napięcie robocze, częstotliwość przełączania, współczynnik wypełnienia i wymaganą żywotność elektryczną. Wybór wyłącznie na podstawie mocy silnika nie jest wystarczający.

Jak wybrać odpowiedni stycznik

1. Określ rodzaj obciążenia

Określ, czy stycznik będzie sterował grzejnikiem, silnikiem, baterią kondensatorów, obwodem oświetleniowym, transformatorem czy innym rodzajem obciążenia.

Przełączanie kondensatorów, przełączanie transformatorów i niektóre obciążenia oświetleniowe mają oddzielne kategorie zastosowań i mogą wymagać specjalistycznych styczników.

2. Określ obowiązki operacyjne

W przypadku zastosowania silnika elektrycznego należy ustalić, czy będzie on:

• Rozpoczynanie i zatrzymywanie normalne
• Działać w sposób ciągły
• Zaczynaj często
• Jog lub cal
• Szybko odwróć kierunek
• Przełącza się podczas zatrzymania lub przyspieszania

Pomaga to ustalić, czy odpowiedni jest AC-3 lub AC-4.

3. Sprawdź rzeczywiste napięcie robocze

Prąd znamionowy roboczy stycznika i moc silnika mogą zmieniać się w zależności od napięcia. Zawsze należy stosować wartości znamionowe określone dla rzeczywistego napięcia systemu.

4. Użyj prądu znamionowego silnika

W zastosowaniach silnikowych prąd znamionowy jest zazwyczaj bardziej wiarygodny niż szacowanie prądu wyłącznie na podstawie mocy silnika. Sprawność silnika, współczynnik mocy i konstrukcja mogą wpływać na rzeczywisty prąd roboczy.

Prąd znamionowy roboczy wybranego stycznika w ramach wymaganej kategorii użytkowania powinien być równy lub większy od prądu obciążenia.

5. Sprawdź częstotliwość przełączania i żywotność elektryczną

Dwa urządzenia z tym samym prądem mogą wymagać różnych styczników, jeśli jeden z nich działa pięć razy dziennie, a drugi kilkaset razy na godzinę.

W przypadku częstego użytkowania należy sprawdzić podane przez producenta krzywe wytrzymałości elektrycznej lub dane dotyczące cyklu pracy.

6. Wybierz prawidłowe napięcie cewki

Napięcie cewki stycznika musi być zgodne z napięciem obwodu sterującego. Typowe opcje to:

• 24 V prądu przemiennego lub stałego
• 110 V prądu przemiennego
• 220–240 V prądu przemiennego
• 380–415 V prądu przemiennego

Sprawdź także częstotliwość sterowania i czy cewka jest sterowana prądem przemiennym, stałym czy elektronicznie.

7. Sprawdź bieguny, styki pomocnicze i akcesoria

Sprawdź czy aplikacja wymaga:

• Przełączanie trójbiegunowe lub czterobiegunowe
• Styki pomocnicze normalnie otwarte lub normalnie zamknięte
• Blokada mechaniczna
• Przekaźnik przeciążeniowy termiczny
• Ogranicznik przepięć
• Akcesoria opóźniające lub sterujące

Typowe błędy przy wyborze stycznika

Wykorzystanie oceny AC-1 dla silnika

Prąd AC-1 podany w katalogu może być znacznie wyższy niż prąd AC-3. Jego użycie do doboru stycznika silnika może skutkować poważnym niedowymiarowaniem.

Wybór tylko według mocy silnika

Moc silnika należy brać pod uwagę łącznie z napięciem, prądem znamionowym, metodą rozruchu i warunkami roboczymi.

Ignorowanie częstego uruchamiania

Stycznik odpowiedni do pompy uruchamianej okazjonalnie może nie zapewnić wymaganej żywotności w maszynie o wysokiej liczbie cykli.

Traktowanie każdego obwodu cofającego jako takiego samego

Normalne cofanie po zatrzymaniu silnika różni się od szybkiego cofania lub załączania. To drugie powoduje znacznie większe obciążenie przełączania i może wymagać wyboru AC-4.

Ignorowanie specyfikacji cewki

Nawet prawidłowo dobrany stycznik mocy nie będzie działał prawidłowo, jeżeli napięcie lub częstotliwość jego cewki nie będą zgodne z napięciem zasilania sterującego.

Lista kontrolna szybkiego wyboru stycznika

Przed zamówieniem stycznika należy sprawdzić następujące informacje:

• Rodzaj obciążenia
• Wymagana kategoria wykorzystania
• Obciążenie znamionowe lub prąd silnika
• Napięcie i częstotliwość robocza
• Metoda rozruchu silnika
• Częstotliwość przełączania
• Wymagana wytrzymałość elektryczna
• Napięcie cewki
• Liczba biegunów
• Wymagania dotyczące kontaktów pomocniczych
• Zabezpieczenie przed przeciążeniem i zwarciem
• Temperatura instalacji i warunki obudowy

Często zadawane pytania

Czy stycznik AC-4 jest lepszy od stycznika AC-3?

Niekoniecznie. AC-4 opisuje bardziej rygorystyczne warunki pracy, a nie wyższy ogólny poziom jakości. Prawidłowa kategoria zależy od sposobu przełączania silnika lub obciążenia.

Czy stycznik AC-3 można stosować do obciążenia AC-1?

Stycznik może mieć parametry dla obu kategorii. Można go używać, gdy jego wartość znamionowa AC-1 przy wymaganym napięciu spełnia wymagania dotyczące prądu obciążenia i innych warunków zastosowania.

Jak dobrać rozmiar stycznika AC-3 do silnika?

Sprawdź prąd znamionowy silnika i wybierz stycznik o znamionowym prądzie roboczym AC-3 równym lub wyższym od tej wartości przy rzeczywistym napięciu systemu. Należy również uwzględnić warunki rozruchu, częstotliwość przełączania oraz wymaganą żywotność elektryczną.

Czy silnik rewersyjny zawsze wymaga stycznika AC-4?

Nie. Jeśli silnik zatrzyma się przed zmianą kierunku, aplikacja może nadal spełniać warunki AC-3. Szybkie zmiany kierunku, zatykanie lub częste zmiany impulsowe najprawdopodobniej będą wymagały wyboru AC-4.

Którą kategorię należy stosować w przypadku baterii kondensatorów?

Przełączanie kondensatorów nie jest standardowym zastosowaniem AC-1, AC-3 ani AC-4. Zazwyczaj wymaga stycznika o klasie AC-6b lub specjalnie zaprojektowanego stycznika przełączającego kondensatory, zdolnego do obsługi wysokiego prądu rozruchowego.

Wniosek

Różnica pomiędzy AC-1, AC-3 i AC-4 polega głównie na charakterystyce obciążenia i warunkach przełączania.

AC-1 nadaje się do obciążeń rezystancyjnych lub lekko indukcyjnych. AC-3 to standardowy wybór dla silników, które uruchamiają się i zatrzymują normalnie. AC-4 jest przeznaczony do ciężkich warunków pracy silnika, w tym pracy impulsowej, zatykania lub szybkiego cofania.

Prawidłowy dobór stycznika wymaga czegoś więcej niż tylko dopasowania wartości prądu. Należy uwzględnić kategorię użytkowania, napięcie robocze, prąd obciążenia, częstotliwość przełączania, napięcie cewki oraz wymaganą żywotność elektryczną. Prawidłowe dopasowanie tych czynników zapewnia bezpieczniejszą pracę i dłuższą żywotność stycznika.
