YCQ7B-63 자동 전환 스위치

그림

YCQ7B-63 자동 전환 스위치

YCQ7B-63 자동 전환 스위치(ATS)는 정격 동작 전압 AC 400V, 정격 동작 전류 최대 63A의 3상 4선식 이중 전원 공급 시스템에 적용 가능합니다. 이 제품은 하나 또는 여러 개의 부하 회로를 한 전원에서 다른 전원으로 자동 전환하여 부하 회로의 정상적인 전력 공급을 보장합니다. 산업 및 상업 지역, 고층 건물 및 일반 주거 건물과 같이 전력 공급이 중요한 장소에 적합합니다.

표준: IEC 60947-6-1

문의하기

제품 상세 정보

일반적인

YCQ7B-63 자동 전환 스위치본 제품은 3상 4선식 이중 전원 공급 시스템용으로 설계된 63A CB급 ATS입니다. 정상 전원과 대기 전원 간 자동 및 수동 전환을 지원하며, 과부하 및 단락 보호 기능을 통해 더욱 안전하고 안정적인 전력 분배를 제공합니다. IEC 60947-6-1 규격을 준수하며, 산업, 상업, 주거 및 건물 전력 공급 분야에 적합합니다.

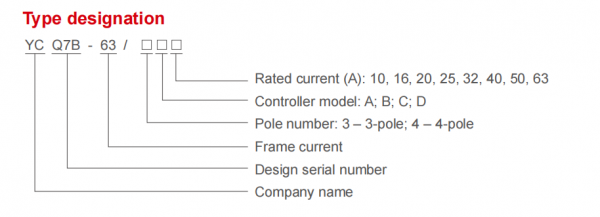

형식명

작동 조건

• 주변 기온: 주변 기온의 상한선은 +40°C, 하한선은 -5°C이며, 24시간 평균 기온은 +35°C를 초과해서는 안 됩니다.

• 고도: 설치 장소의 고도는 2000m를 초과해서는 안 됩니다.

• 대기 조건: 주변 최고 온도가 +40°C일 때 대기의 상대 습도는 50%를 초과해서는 안 되며, 더 낮은 온도에서는 더 높은 상대 습도가 허용됩니다(예: +20°C에서 최대 90%). 온도 변화로 인해 발생하는 결로 현상에 대해서는 특별 조치를 취해야 합니다.

• 오염도: 오염도는 2입니다.

• 설치 범주: 설치 범주는 IV입니다.

• 설치 경사각: 본 제품은 캐비닛에 고정 설치되며, 최대 경사각은 ±22.5°입니다.

기술 데이터

제품 모델	YCQ7B-63
준수 기준	IEC 60947-6-1
정격 작동 전압(V)	교류 400V/50Hz
정격 절연 전압(V)	500
임펄스 내전압(kV)	4
극 번호	3P/4P
활용 범주	AC-33iB
연락처 전환 시간(초)	0.45±50%
전송 동작 시간(초)	0.9±20% - 1.3±10% (B형, C형, D형)
반환 시간(초)	0.9±20% - 1.3±10% (B형, C형, D형)
시간의 힘(s)	0.45±50%
정격 단락 차단 용량 9.18kA	9.2kA
정격 개폐 용량	6kA
전기 수업	CB 클래스
보호 특성	과부하 보호/단락 보호
설치 방법	수직 고정 설치
배선 방식	스크류 와이어링
작동 모드	자동/수동
EMC 환경	환경 B
단자에 도체를 삽입하기 전 절연체 제거 길이(mm)	11
클램핑 가능한 최대 도체 수	1
보호 수준	IP20
나사 조임 토크(N·m)	2.5
나사 파괴 토크(N·m)	3
지연 시간 범위(초)	고정형(B형, C형); 0~30초 기어 조절 가능형(D형)
전원 공급 전압 편차 범위(V)	160±10%
정상 작동 범위	85%Ue~110%Ue
특별 요구 사항	일반 설치 조건
격리 적용 가능성	예
스위치 위치	정상(I), (O), 대기(II)
기계적 수명	10000번
전기 수명	3000번

컨트롤러 기능

컨트롤러 유형		A형	B형	C형	D형
컨트롤러 설치 방법		일체형
정격 작동 전압		230V 50Hz/60Hz
오토매틱 작업	자동 작동	■	■	■	■
오토매틱 작업	핸들 조작	■	■	■	■
모니터링	모니터링 단계	단상	3상	3상	3상
	정상 저전압 모니터링	A단계	■	■	■
	정상 전압 손실 모니터링	A단계	■	■	■
	정상 위상 손실 모니터링	A단계	■	■	■
	모니터링 대기 전압 저하	A단계	■	■	■
	대기 전압 손실 모니터링	A단계	■	■	■
	대기 위상 손실 모니터링	A단계	■	■	■
	발전기 제어	-	-	■	■
	화재 신호 불필요한 부하 차단	-	■	■	■
전송 모드	자동 전환 및 자동 복구	■	■	■	■
	상호 대기	-	맞춤 설정 가능	맞춤 설정 가능	맞춤 설정 가능
	자동 전환 및 비복구	-	맞춤 설정 가능	맞춤 설정 가능	맞춤 설정 가능
전력망 연결	그리드-그리드	■	■	■	■
전력망 연결	그리드 발전기	-	-	■	■
표시하다	표시 모드	표시등
	정상 전원 공급 상태	■	■	■	■
	대기 전원 공급 상태	■	■	■	■
	정상 전원 공급 켜짐/꺼짐	■	■	■	■
	대기 전원 공급 장치 켜짐/꺼짐	■	■	■	■
	수동/자동 모드	■	■	■	■
매개변수 환경	전송 지연 시간(초)	-	고정 지연	고정 지연	조절 가능한 지연 시간
매개변수 환경	반환 지연 시간(초)	-	고정 지연	고정 지연	조절 가능한 지연 시간
기타 기능	화재 연계 위치 피드백	-	-	■	■

참고: ■는 표준 구성을 나타내고, -는 해당 기능이 없음을 나타냅니다.

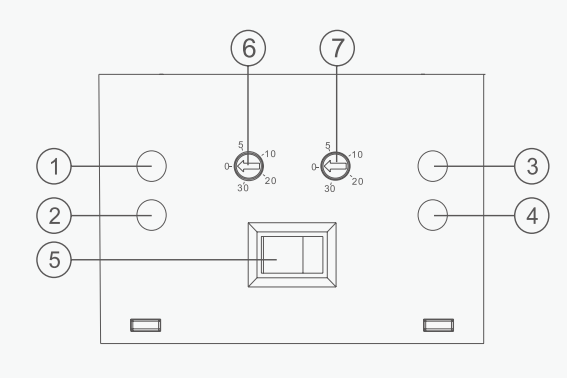

컨트롤러 인터페이스 소개

코딩 스위치 소개

코딩 스위치는 총 5단계의 지연 시간 조절 기능을 가지고 있으며, 각각 0, 5, 10, 20, 30초로 설정할 수 있습니다.

0은 지연 없음, 나머지 기어는 각각 5초, 10초, 20초, 30초를 나타냅니다.

배선도

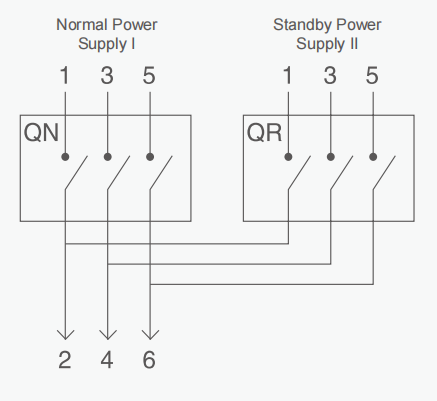

3극 제품용 주 회로 배선도

3극 제품용 주 회로 배선도

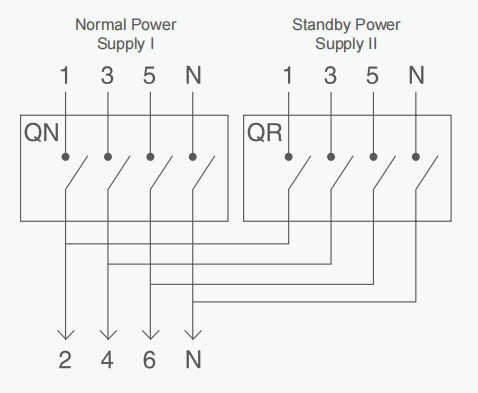

4극 제품용 주 회로 배선도

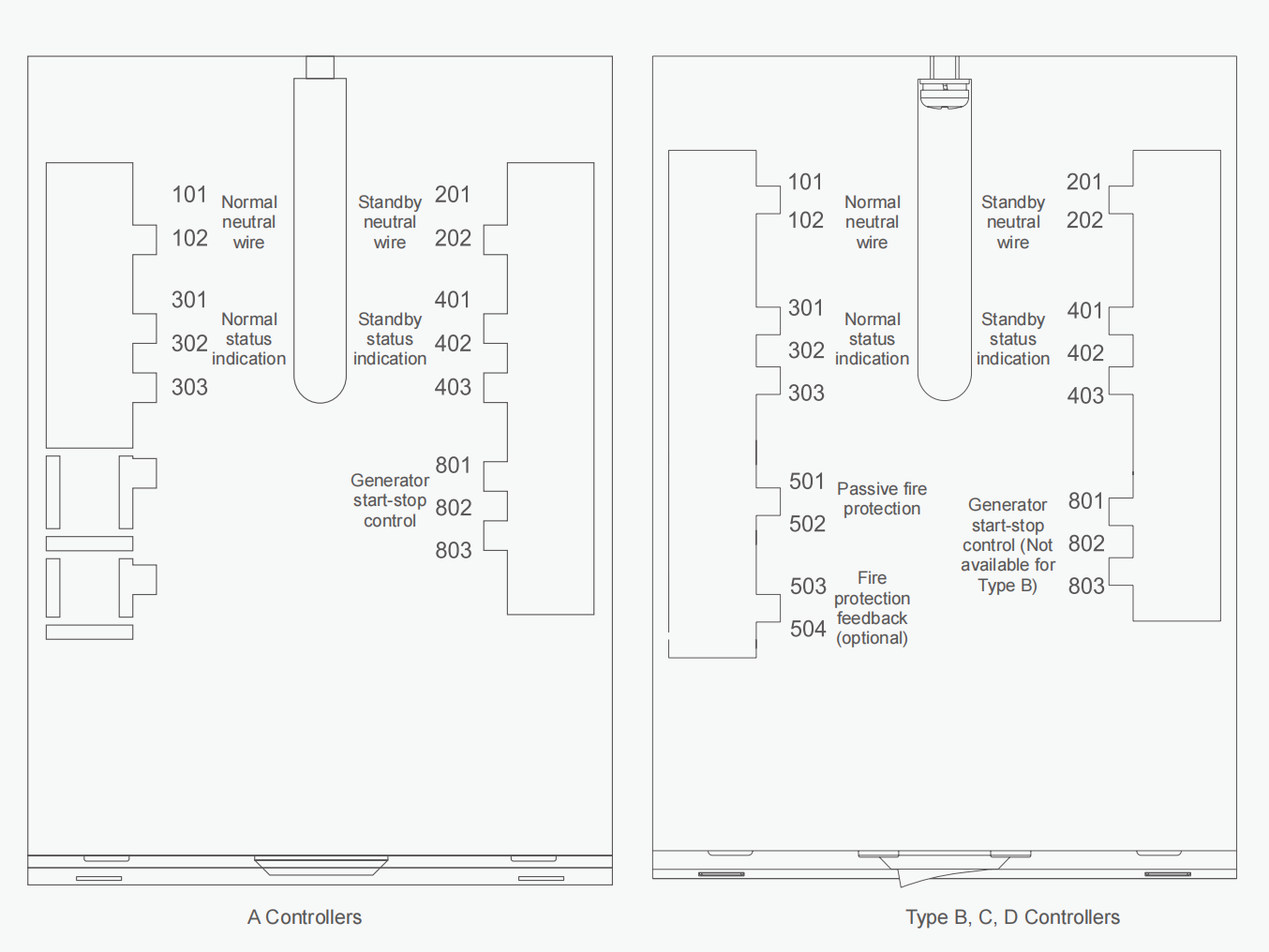

컨트롤러 보조 배선도

• 정상 전원 공급 표시등;

• 정상 닫힘 표시등;

• 대기 전원 공급 표시등;

• 대기 모드 종료 표시등;

• 자동/수동 버튼 (화재 연동 기능이 있는 제품의 경우, 화재 연동 실행 후 이 버튼을 눌러 연동을 해제할 수 있습니다.)

• 정상 지연 시간 조정을 위한 코딩 스위치;

• 대기 지연 시간 조정을 위한 코딩 스위치;

참고: 6번 및 7번 항목은 지연 시간 조절이 가능한 D형 제품에서만 사용 가능합니다.

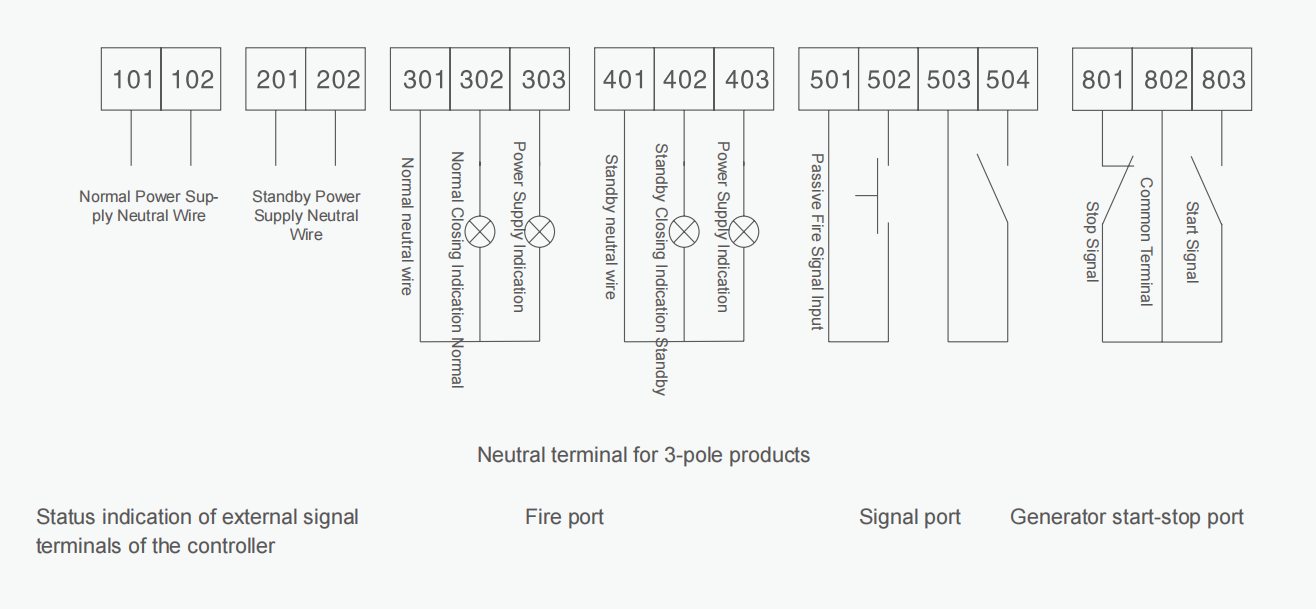

포트 배선 설명:

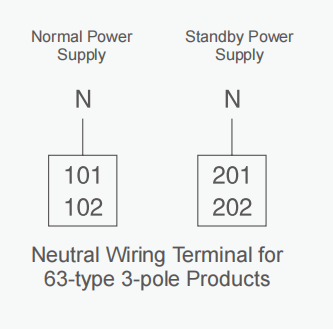

1. 단자 101, 102, 201 및 202는 3극 제품에만 연결해야 합니다. 정상 중성선은 101 또는 102(또는 둘 다 동시에)에 연결하고, 대기 중성선은 201 또는 202(또는 둘 다 동시에)에 연결하십시오. 정상 중성선이 연결되지 않으면 3극 제품은 작동하지 않습니다(4극 제품은 연결이 필요하지 않습니다).

2. 501, 502는 수동 사격 신호 입력용입니다(참고: 사격 연동이 활성화되면 제어 모드가 잠기며, 자동/수동 버튼을 눌러 잠금을 해제해야 합니다).

3. 503, 504 선택적 기능: 건식 접점 신호 출력 세트.

4. 801, 802, 803은 발전기 시동/정지 신호 출력용입니다. 802는 통신 단자이고, 803은 발전기 시동 신호, 801은 발전기 정지 신호입니다.

참고: 단말기 501, 502, 503, 504 및 801, 802, 803 관련 기능은 "지능형" 제품을 선택한 경우에만 사용할 수 있습니다.

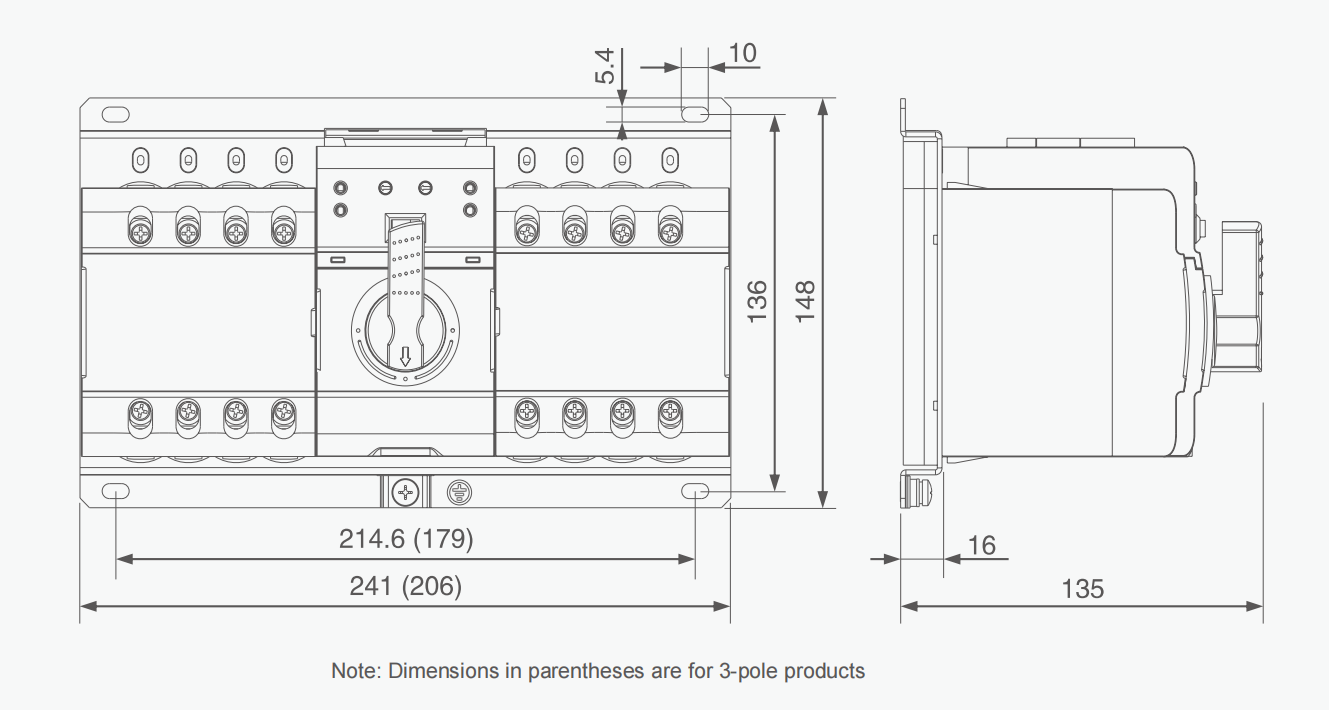

전체 및 설치 치수(mm)

자주 묻는 질문

YCQ7B-63 자동 전환 스위치는 무엇에 사용됩니까?

YCQ7B-63 자동 전환 스위치는 정상 전원과 비상 전원 사이에서 부하 회로를 전환하는 데 사용됩니다. 주 전원이 고장 나거나 이상이 발생할 경우 지속적인 전력 공급을 유지하는 데 도움이 됩니다.

YCQ7B-63 ATS의 정격 전류는 얼마입니까?

YCQ7B-63 ATS는 최대 63A의 정격 전류를 지원합니다. 10A, 16A, 20A, 25A, 32A, 40A, 50A 및 63A의 전류 옵션을 제공하여 소규모 및 중규모 이중 전력 분배 시스템에 적합합니다.

YCQ7B-63은 3상 전력 시스템에 적합한가요?

예. YCQ7B-63은 AC 400V, 50Hz의 3상 4선식 이중 전원 공급 시스템용으로 설계되었습니다. 다양한 배선 요구 사항을 충족하기 위해 3극 및 4극 구성으로 제공됩니다.

CB급 ATS와 PC급 ATS의 차이점은 무엇인가요?

CB급 ATS는 과부하 및 단락 보호와 같은 회로 차단기 보호 기능을 통합합니다. PC급 ATS는 주로 전력 전송용으로 설계되었으며 일반적으로 자체적으로 동일한 과전류 보호 기능을 제공하지 않습니다.

YCQ7B-63은 CB급 자동 전환 스위치로, 전력 전환과 회로 보호가 모두 필요한 용도에 적합합니다.

YCQ7B-63은 자동 및 수동 작동을 모두 지원합니까?

예. YCQ7B-63은 자동 및 수동 작동을 모두 지원합니다. 자동 모드에서는 전원 공급 상태에 따라 ATS가 전원을 자동으로 전환합니다. 수동 모드에서는 유지 보수, 테스트 또는 비상 상황 시 사용자가 스위치를 수동으로 조작할 수 있습니다.

YCQ7B-63에 사용할 수 있는 컨트롤러 옵션은 무엇입니까?

YCQ7B-63은 A형, B형, C형, D형을 포함한 다양한 제어기 옵션을 제공합니다. 각 제어기 유형은 단상 또는 삼상 모니터링, 발전기 제어, 화재 신호에 의한 불필요한 부하 차단, 전환 또는 복귀 지연 시간 조정 등과 같은 다양한 기능을 지원합니다.

전송 지연 시간을 조정할 수 있나요?

D형 제품의 경우, 코딩 스위치를 통해 지연 시간을 조정할 수 있습니다. 사용 가능한 지연 설정값은 0초, 5초, 10초, 20초, 30초입니다. B형 및 C형 제품은 고정된 지연 시간을 사용합니다.

YCQ7B-63 자동 전환 스위치는 어디에 설치할 수 있습니까?

YCQ7B-63은 산업 시설, 상업 건물, 고층 건물, 일반 주거 건물 및 기타 중요 전력 공급 장소에 적합합니다. 배전반에 수직 고정 설치하도록 설계되었으며 이중 전원 공급 시스템의 신뢰성을 향상시키는 데 도움이 됩니다.
