MCB 차단 용량 설명: 4.5kA, 6kA, 10kA, 15kA 또는 25kA 중 어떤 용량을 선택해야 할까요?

MCB의 차단 용량은 특정 조건에서 안전하게 차단할 수 있는 최대 단락 전류를 나타냅니다. 일반적인 MCB 차단 용량에는 4.5kA, 6kA, 10kA, 15kA 및 25kA가 있습니다.

올바른 정격은 회로가 주거용인지, 상업용인지, 산업용인지 여부만이 아니라 설치 지점에서의 예상 단락 전류에 따라 결정됩니다.

기본적인 선택 규칙은 다음과 같습니다.

MCB의 차단 용량은 설치 지점에서의 예상 단락 전류와 같거나 그 이상이어야 합니다.

정격 용량이 너무 낮은 차단기를 선택하면 심각한 단락 사고 발생 시 차단기가 고장날 수 있습니다. 일반적으로 전압, 전류 정격, 트립 곡선, 극 수, 표준 및 기타 사양이 적합하다면 필요한 정격 용량보다 높은 차단기를 선택하는 것이 허용됩니다.

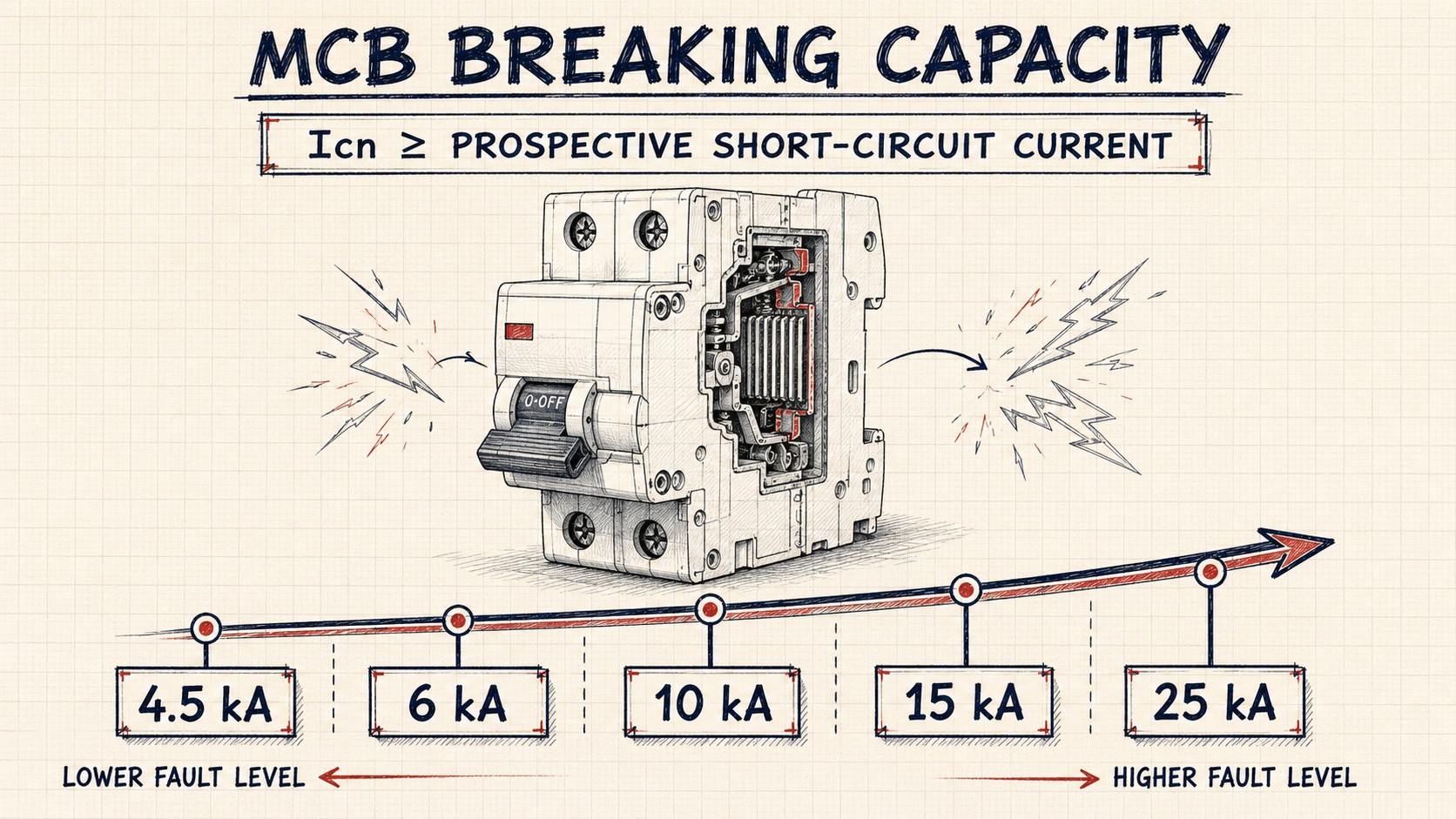

MCB 차단 용량이란 무엇입니까?

MCB 차단 용량은 소형 회로 차단기가 정격 전압에서 안전하게 차단할 수 있는 최대 단락 전류입니다.

• A 4.5kA MCB이 제품은 최대 4,500A의 단락 전류를 차단할 수 있도록 설계되었습니다.
• A 6kA MCB정격 전류는 최대 6,000A입니다.
• A 10kA MCB정격 전류는 최대 10,000A입니다.
• A 15kA 또는 25kA MCB이 제품은 훨씬 높은 누전 차단 전류를 처리할 수 있는 설비를 위해 설계되었습니다.

에 따르면ABB의 회로 차단기 단락 전류 값 설명IEC/EN 60898-1에서는 다음 용어를 사용합니다.정격 단락 용량(Icn)또한 IEC/EN 60947-2는 다음과 같은 값을 정의합니다.중환자실그리고 IC.

따라서 두 회로 차단기를 비교할 때는 적용 가능한 표준, 정격 전압 및 테스트 조건을 확인해야 합니다.

차단 용량은 정격 전류와 동일하지 않습니다.

정격 전류와 차단 용량은 완전히 다른 두 가지 특성을 나타냅니다.

차단 용량이 6kA인 63A MCB는 정상적인 과부하 보호 시 6,000A에서 차단하지 않습니다. 63A 등급부하 전류와 관련이 있는 반면,6kA 정격이는 지정된 테스트 조건에서 장치가 안전하게 차단할 수 있는 최대 단락 전류를 나타냅니다.

4.5kA vs 6kA vs 10kA vs 15kA vs 25kA MCB

본 적용 설명은 일반적인 참고 자료일 뿐이며, 단락 회로 계산을 대체하는 것은 아닙니다. 실제 설치 지점에 필요한 차단 용량을 확인해야 합니다.

4.5kA MCB는 언제 사용해야 할까요?

계산된 예상 단락 전류가 비교적 낮은 최종 배전 회로에는 4.5kA MCB가 적합할 수 있습니다.

가능한 응용 분야는 다음과 같습니다.

• 주거용 최종 회로
• 조명 회로
• 전원 변압기에서 멀리 떨어진 곳에 위치한 소켓 회로
• 사용 가능한 누전 전류가 제한된 소형 배전반

CNC는 다음과 같은 4.5kA 옵션을 제공합니다.YCB9-80S다른 범용 MCB 시리즈와 함께 사용됩니다.

하지만 변압기와의 거리, 도체 임피던스, 변압기 용량 및 상류 시스템 설계는 실제 단락 전류에 상당한 영향을 미칠 수 있습니다. 주거용으로만 사용한다고 해서 4.5kA가 충분하다고 단정할 수는 없습니다.

6kA MCB는 언제 사용해야 할까요?

6kA MCB는 일반 주거용 및 소규모 상업용 배전 시스템에 널리 사용됩니다.

다음과 같은 경우에 적합할 수 있습니다:

• 주거용 배전반
• 사무실 및 소매점
• 학교 및 소규모 공공 건물
• 조명 및 콘센트 회로
• 일반 건물 분포

그만큼CNC YCB9-80M이 제품은 6kA의 차단 용량을 제공하며 최대 80A의 정격 전류를 지원합니다. 다양한 최종 배전 요구 사항에 맞춰 여러 극 구성 및 트립 곡선으로 제공됩니다.

4.5kA 용량의 MCB와 비교했을 때, 6kA 용량의 MCB는 더 높은 단락 차단 여유를 제공하면서도 많은 표준 건물 용도에 적합합니다.

10kA MCB는 언제 사용해야 할까요?

예상되는 고장 전류가 표준 4.5kA 또는 6kA 차단기의 용량을 초과할 수 있는 경우에 일반적으로 10kA MCB가 선택됩니다.

일반적인 적용 분야는 다음과 같습니다.

• 상업용 유통 시스템
• 고층 건물
• 산업용 제어 패널
• 변압기에 더 가까이 설치된 회로
• 대형 배전반
• 상대적으로 상류 전원 공급이 강력한 장비

그만큼 CNC YCB9-80H 10kA의 차단 용량, 최대 80A의 정격 전류, 1P~4P 구성 및 다양한 트립 특성을 제공합니다.

10kA MCB가 6kA MCB보다 반드시 더 민감한 것은 아닙니다. 차단 용량은 고장 차단 능력을 나타내며, 과부하 및 순간 트립 동작은 정격 전류와 트립 곡선에 의해 결정됩니다.

15kA 또는 25kA MCB는 언제 필요한가요?

고출력 변압기, 저임피던스 도체 또는 배전반과 전원 사이의 거리가 짧은 설비에서는 더 높은 차단 용량이 필요할 수 있습니다.

가능한 응용 분야는 다음과 같습니다.

• 산업 플랜트
• 제조 장비
• 고장률이 높은 주 배전 시스템 또는 하위 배전 시스템
• 인프라 프로젝트
• 대형 변압기로 전력을 공급받는 상업 시설
• 더 높은 단락 차단 성능이 요구되는 중요 회로

그만큼 CNC YCB9-63R15kA 및 25kA 차단 용량과 최대 63A의 정격 전류로 제공됩니다.

이러한 고차단 용량 MCB는 기존의 4.5kA, 6kA 또는 10kA MCB로는 충분한 차단 용량을 제공하지 못하는 분기 회로에 적합한 소형 DIN 레일 솔루션을 제공합니다.

적절한 MCB 차단 용량 선택 방법

1. 예상 단락 전류를 결정합니다.

MCB가 설치될 정확한 지점에서 예상되는 최대 단락 전류를 계산하거나 측정하십시오.

오류 수준은 다음 요인들의 영향을 받습니다:

• 변압기 용량 및 임피던스
• 전력 공급 고장 레벨
• 케이블 길이 및 도체 크기
• 변압기와의 거리
• 시스템 전압
• 상류 보호 장치
• 버스바 및 연결 임피던스

단락 전류는 일반적으로 변압기 근처에서 더 높으며 도체 임피던스와 거리가 증가함에 따라 감소합니다.

2. 고장 전압보다 높은 정격의 MCB를 선택하십시오.

MCB의 차단 용량은 계산된 예상 단락 전류와 같거나 그 이상이어야 합니다.

안전 여유분은 현지 규정, 프로젝트 요구 사항 및 엔지니어링 관행에 따라 적용될 수 있습니다.

3. 정격 전압 및 표준을 확인하십시오.

차단 용량은 작동 전압 및 적용 표준에 따라 달라질 수 있습니다. 항상 다음 사항을 확인하십시오.

• 정격 작동 전압
• IEC/EN 표준
• Icn, Icu 및 Ics 값
• 전봇대 개수
• AC 또는 DC 애플리케이션
• 제조업체 문서

한 가지 표준 또는 전압 조건에서 10kA로 표시된 차단기를 다른 조건에서 10kA로 표시된 다른 차단기와 자동으로 동일하게 취급해서는 안 됩니다.

4. 상류 보호 조치와의 협조를 확인합니다.

상류의 전류 제한 회로 차단기 또는 퓨즈를 사용하면 하류의 차단기 중 개별 차단 용량이 더 낮은 차단기를 사용할 수 있습니다. 이러한 구성을 일반적으로 백업 보호 또는 캐스케이딩이라고 합니다.

하지만 이러한 호환성은 제조업체의 검증된 데이터를 통해 뒷받침되어야 합니다. 기기에 표시된 정격 용량만을 근거로 호환성을 가정해서는 안 됩니다.

5. 나머지 MCB 선택을 완료하세요.

파괴 용량을 확인한 후, 올바른 항목을 선택하십시오.

• 정격 전류
• 트립 커브
• 전봇대 개수
• 정격 전압
• 설치 표준
• 부속품
• 단자 및 버스바 배치

차단 용량은 MCB 선택에 있어 고려해야 할 여러 요소 중 하나일 뿐입니다.

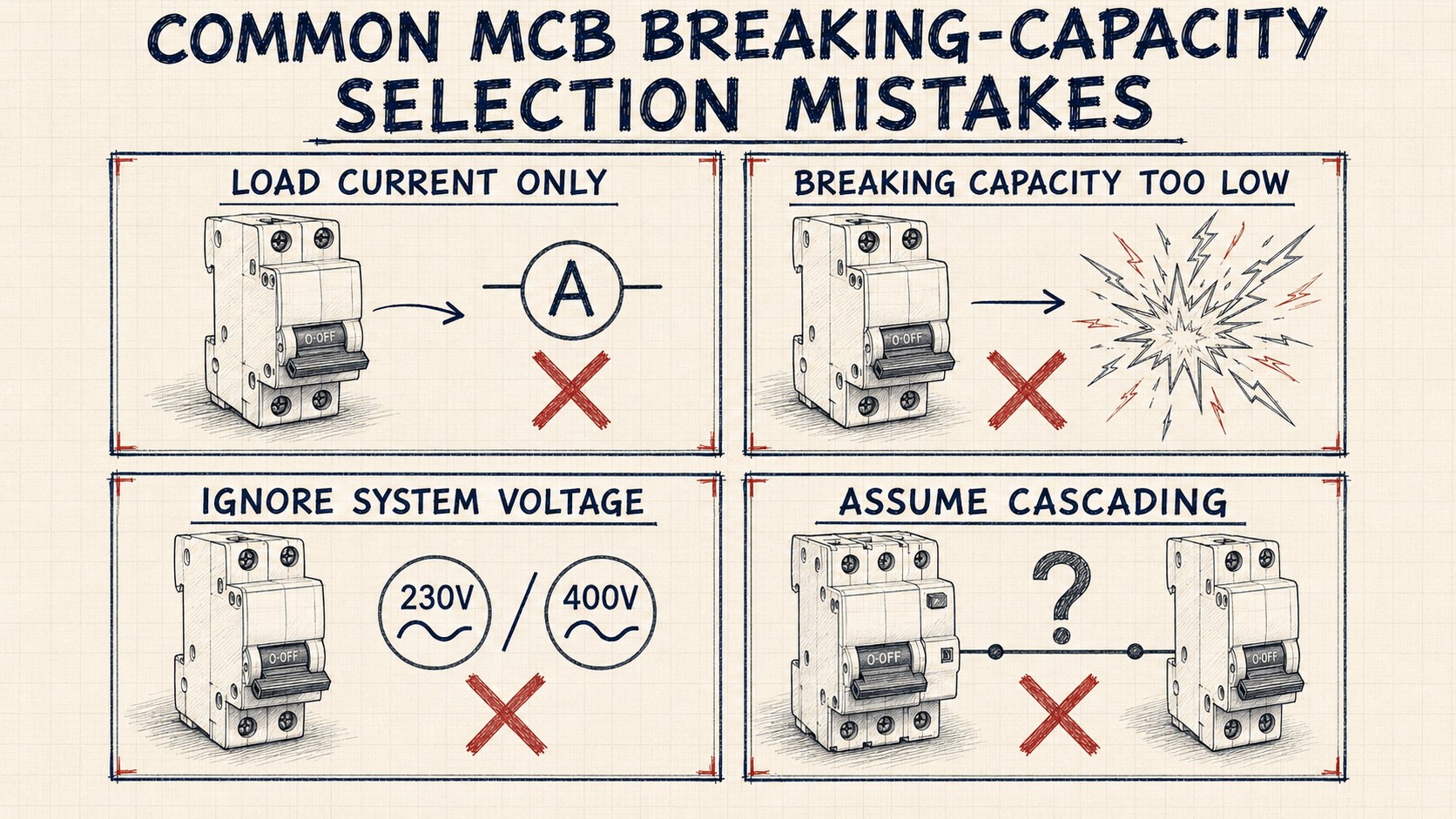

MCB 차단 용량 선택 시 흔히 발생하는 실수

부하 전류만으로 MCB를 선택하는 방법

부하 전류는 MCB의 암페어 정격을 결정하지만, 예상 단락 전류를 나타내지는 않습니다.

모든 주거용 회로에 필요한 전류량이 4.5kA에 불과하다고 가정할 때

대형 변압기 근처에 위치한 주택용 배전반에서 4.5kA 이상의 단락 전류가 발생할 수 있습니다.

제동 용량과 트립 곡선을 혼동하는 것

B, C, D 곡선은 순간적인 트립 특성을 나타냅니다. 이 곡선들은 차단기가 안전하게 차단할 수 있는 최대 단락 전류를 나타내는 것은 아닙니다.

정격 전압을 무시하고

차단 용량 값은 실제 시스템 전압에서 확인해야 합니다.

테스트 데이터 없이 캐스케이딩을 가정합니다.

백업 보호는 제조업체에서 제공하는 조정표 또는 기타 기술 문서를 사용하여 검증해야 합니다.

다양한 차단 용량을 위한 CNC MCB 옵션

CNC Electric은 주거용, 상업용 및 산업용 배전 시스템에 다양한 단락 전류 용량을 지원하는 MCB(미니어처 회로 차단기)를 공급합니다.

• 4.5kA:YCB9-80S 및 기타 범용 MCB
• 6kA:YCB9-80M 및 기타 범용 MCB
• 10kA:YCB9-80H
• 15kA 및 25kA:YCB9-63R

이 제품군은 패널 제작자, 계약자, 유통업체 및 프로젝트 엔지니어가 계산된 고장 수준, 적용 환경 및 프로젝트 사양에 따라 MCB를 선택할 수 있도록 합니다.

CNC MCB 제품 및 기술 옵션을 살펴보세요.주거용, 상업용 및 산업용 등 다양한 유통 요구사항을 충족하기 위해.

자주 묻는 질문

10kA MCB가 6kA MCB보다 더 나은가요?

10kA MCB는 단락 차단 용량이 더 크지만 모든 회로에 자동으로 더 나은 것은 아닙니다. 올바른 선택은 예상 단락 전류, 정격 전압, 적용 가능한 표준, 전류 정격 및 트립 곡선에 따라 달라집니다.

6kA MCB를 10kA MCB로 교체해도 될까요?

일반적으로 정격 전류, 트립 곡선, 전압, 극 수, 설치 기준 및 기타 특성이 적합한 경우 더 높은 차단 용량을 사용할 수 있습니다. 배전 시스템과의 호환성을 항상 확인하십시오.

가정용 배전반에 6kA면 충분할까요?

이는 많은 주거용 설비에는 충분할 수 있지만, 배전반에서 예상되는 단락 전류를 기준으로 확인해야 합니다.

MCB의 차단 용량이 너무 낮으면 어떻게 될까요?

단락 전류가 차단기의 정격 차단 용량을 초과하면 MCB가 단락 회로를 안전하게 차단하지 못할 수 있습니다. 이로 인해 장비 손상, 아크 발생, 과열 또는 기타 심각한 위험이 발생할 수 있습니다.

차단 용량이 높으면 불필요한 트립을 방지할 수 있습니까?

아니요. 오작동으로 인한 트립은 일반적으로 정격 전류, 트립 곡선, 부하 특성, 돌입 전류, 배선 상태 또는 주변 온도와 관련이 있으며, 차단 용량 등급과는 관련이 없습니다.

단락 전류를 어떻게 알 수 있나요?

이는 전원 및 회로 임피던스 데이터를 이용하여 계산하거나 적절한 시험 장비를 사용하여 측정할 수 있습니다. 프로젝트 설치 시에는 자격을 갖춘 전기 전문가가 계산을 완료하거나 검증해야 합니다.

결론

MCB를 선택할 때 단순히 암페어 정격만으로는 충분하지 않습니다. 차단기는 설치 지점에서 발생할 수 있는 최대 단락 전류를 차단할 수 있는 충분한 차단 용량도 갖추어야 합니다.

낮은 누전 용량의 경우 4.5kA 또는 6kA MCB로도 충분할 수 있습니다. 상업 및 산업용 시스템에는 10kA 용량이 필요할 수 있으며, 높은 누전 용량의 설비에는 15kA 또는 25kA 보호 용량이 필요할 수 있습니다.

CNC Electric은 4.5kA부터 25kA까지 다양한 MCB 옵션을 제공하여 고객이 주거용, 상업용 및 산업용 배전 요구 사항에 맞는 회로 보호 장치를 선택할 수 있도록 지원합니다.
