A 소비자 상자배전반은 주거용 또는 소규모 상업용 전기 시스템의 최종 회로를 위한 중앙 배전 지점입니다. 보호 장치를 수용하고, 유입되는 전원을 개별 회로로 분리하며, 격리 및 유지 보수를 위한 실용적인 장소를 제공합니다.
적합한 배전반을 선택하려면 단순히 회로 차단기 개수만 세는 것이 아닙니다. 회로 수, 모듈 종류, 설치 방법, 외함 재질, IP 등급, 배선 공간, 향후 확장 가능성 등을 모두 고려해야 합니다.
소비자 유닛이나 배전함을 구매하기 전에 다음 일곱 가지 질문을 고려하십시오.

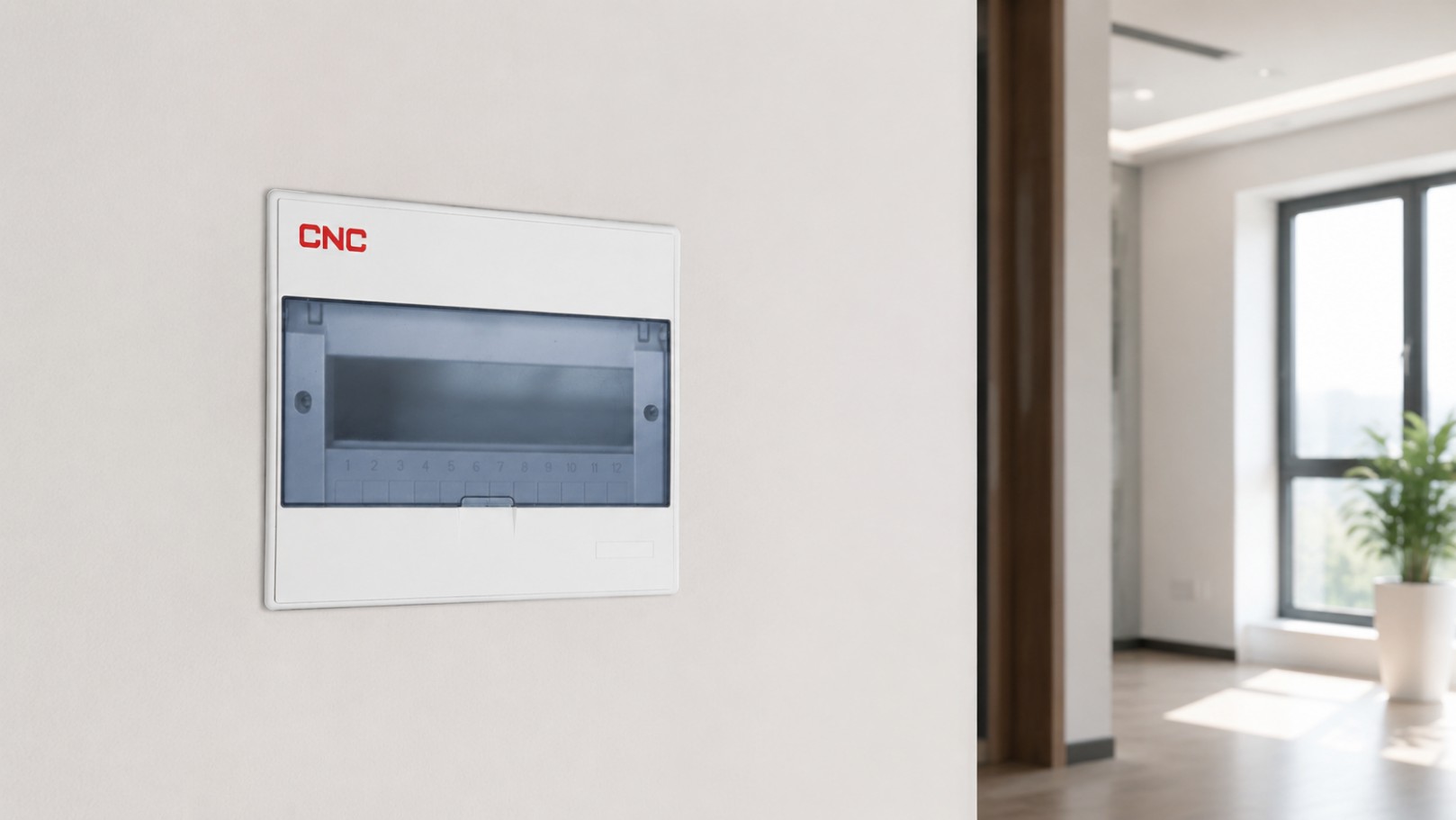

소비자용 박스는 어디에 사용될까요?
건물 유형, 전기 시스템 및 설치 환경부터 시작하십시오. 이러한 요소들이 필요한 외함의 크기, 재질 및 보호 수준을 결정합니다.
| 애플리케이션 | 일반적인 요구 사항 | 일반 소비자용 박스 유형 |
|---|---|---|
| 아파트 또는 주택 | 컴팩트한 크기, 깔끔한 외관 및 기본적인 최종 회로 보호 기능을 갖추고 있습니다. | 플라스틱 또는 금속 재질의 매립형 박스 |
| 사무실 또는 소매점 | 조명, 콘센트 및 에어컨 회로 추가 설치 | 중형 매립형 또는 표면 장착형 박스 |
| 작업실 또는 다용도실 | 손쉬운 접근성, 향상된 기계적 강도 및 노출된 케이블 입구 | 표면 장착형 금속 배전함 |
| 습하거나 먼지가 많은 지역 | 물, 먼지 및 부식으로부터 보호 | 적절한 IP 등급을 갖춘 배전함 |

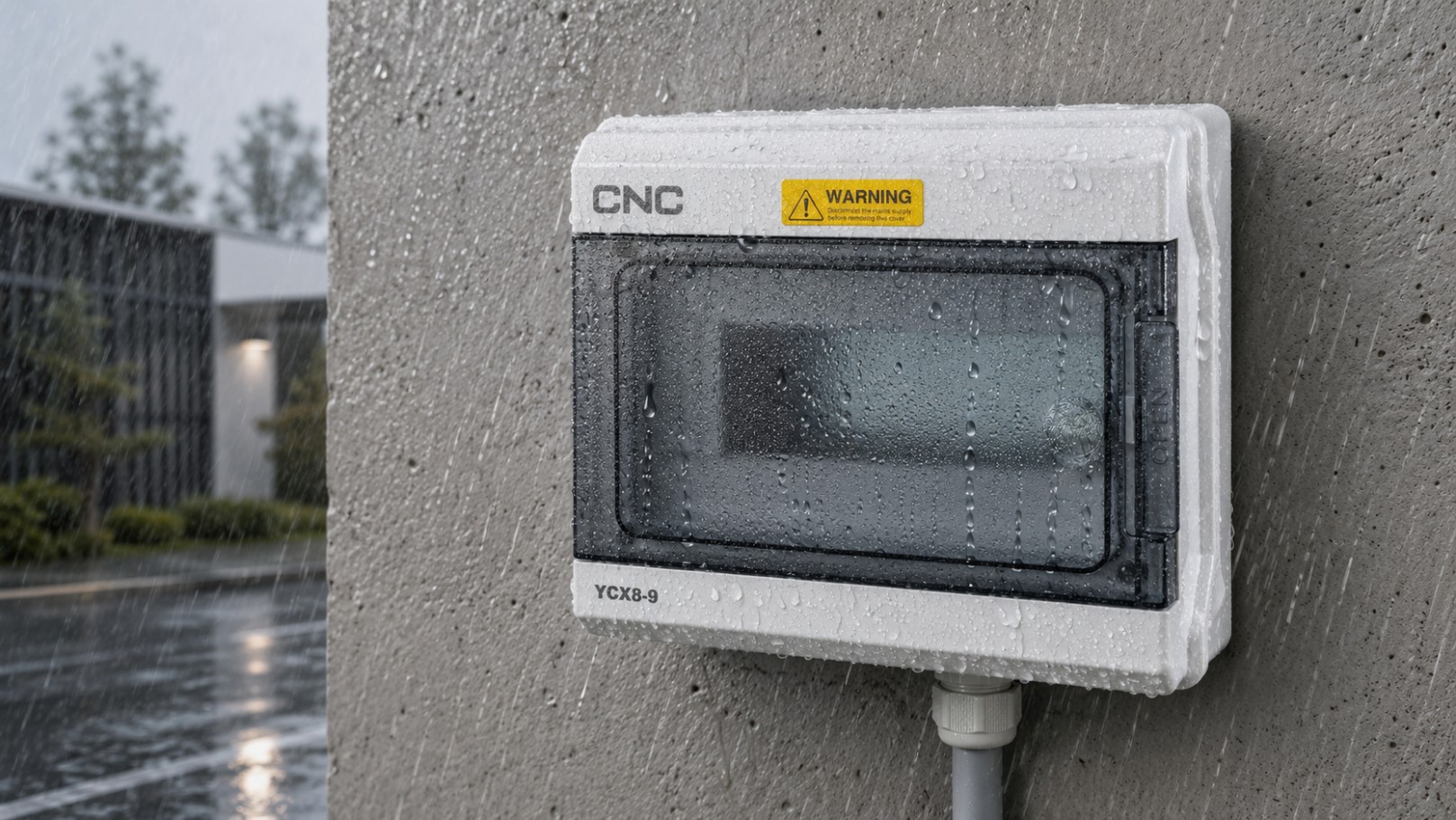

| 옥외 설치 | 내후성, 안전한 케이블 인입구 및 자외선 차단 기능 | 방수형 옥외 배전함 |
또한 다음과 같은 전기적 조건을 확인하십시오.
- 단상 또는 삼상 전원 공급
- 시스템 전압 및 주파수
- 최대 유입 전류
- 실내 또는 실외 설치
- 해당 지역의 전기 설비 요구 사항
최종 회로는 몇 개가 필요합니까?
개별 보호가 필요한 모든 부하를 나열하십시오. 회로 수를 줄이기 위해 서로 다른 부하를 자동으로 하나의 회로로 결합해서는 안 됩니다.
| 적재 유형 | 일반적인 회로 구성 | 선정 고려 사항 |
|---|---|---|
| 조명 | 하나 이상의 전용 회로 | 여러 개의 조명 그룹을 사용하면 고장 발생 시에도 업무 연속성을 향상시킬 수 있습니다. |
| 일반 소켓 | 방 또는 구역별로 회로를 분리하세요. | 예상되는 콘센트 부하와 케이블 용량을 고려하십시오. |
| 주방 가전제품 | 전용 또는 그룹화된 가전 회로 | 고출력 기기는 개별 보호 장치가 필요할 수 있습니다. |
| 에어컨 | 각 장치 또는 시스템별 전용 회로 | 시동 전류 및 장비 사양을 확인하십시오. |
| 온수기 | 전용 회로 | 누전 차단기가 필요할 수 있습니다. |
| 펌프 및 모터 | 전용 회로 | 시동 전류 및 적절한 모터 보호 장치를 고려하십시오. |
| 전기차 충전기, 태양광 또는 백업 시스템 | 전용 회로 및 보호 장치 | 추가 장비 및 보호 공간이 필요할 수 있습니다. |
총 회로량은 최소 회로 수를 결정하지만, 전체 인클로저 크기를 결정하는 것은 아닙니다. 설치되는 모든 장치의 물리적 너비도 계산해야 합니다.
해당 장치들은 몇 개의 모듈을 차지하게 될까요?
방법그리고모듈관련이 있지만 항상 같은 것은 아닙니다.
| 용어 | 의미 | 왜 중요한가 |
|---|---|---|
| 방법 | 소비자 박스 내 출력 회로 위치 | 이 상자가 수용하도록 설계된 최종 회로의 수를 보여줍니다. |
| 기준 치수 | DIN 레일 장치가 차지하는 물리적 너비 | 모든 장치가 물리적으로 인클로저 내부에 들어갈 수 있는지 여부를 판단합니다. |
각 장치는 극 구성 및 설계에 따라 서로 다른 수의 모듈을 차지할 수 있습니다.
| 장치 | 주요 기능 | 공간 고려 사항 |
|---|---|---|
| 메인 스위치 | 설치물의 중앙 격리 | 기둥의 개수에 따라 여러 모듈을 사용할 수 있습니다. |
| MCB | 과부하 및 단락 보호 | 단극형과 다극형은 폭이 다릅니다. |
| RCCB | 다중 회로용 누전 보호 | 일반적으로 단극 MCB보다 폭이 넓습니다. |
| RCBO | 단일 회로용 누전 및 과전류 보호 | 제품 디자인 및 기둥 구성에 따라 너비가 다릅니다. |
| SPD | 과도 과전압 보호 | DIN 레일 공간과 적절한 전선 배선이 필요합니다. |
| 에너지 계량기 또는 제어 장치 | 측정, 제어 또는 모니터링 | 여러 모듈을 차지할 수 있습니다. |
소비자용 박스를 선택하기 전에 완벽한 제품 배치도를 준비하고 각 제품의 실제 너비를 확인하십시오.
어떤 보호 장치가 설치될 예정입니까?
보호 구성은 모듈 수, 내부 배선 및 전체 배전반 용량에 직접적인 영향을 미칩니다.
| 장치 | 보호 제공 | 중요한 선택 사항 |
|---|---|---|
| MCB | 과부하 및 단락 보호 | 부하 전류, 케이블 용량 및 필요한 트립 특성에 따라 선택하십시오. |
| RCCB | 누전 보호 | 적절한 과전류 보호 장치와 연동되어야 합니다. |
| RCBO | 잔류 전류, 과부하 및 단락 보호 | 개별 보호 기능과 향상된 회로 독립성을 제공합니다. |
| SPD | 과도 과전압 보호 | 올바른 상류 보호 장치, 접지 및 도체 경로 설정이 필요합니다. |
| 메인 스위치 또는 차단기 | 중앙 격리 | 정격 전류 및 극 구성은 입력 전원과 일치해야 합니다. |
인클로저를 주문하기 전에 전체 보호 체계를 확인하십시오. 이렇게 하면 DIN 레일 공간 부족, 배선 혼잡 및 유지 보수의 어려움을 방지할 수 있습니다.

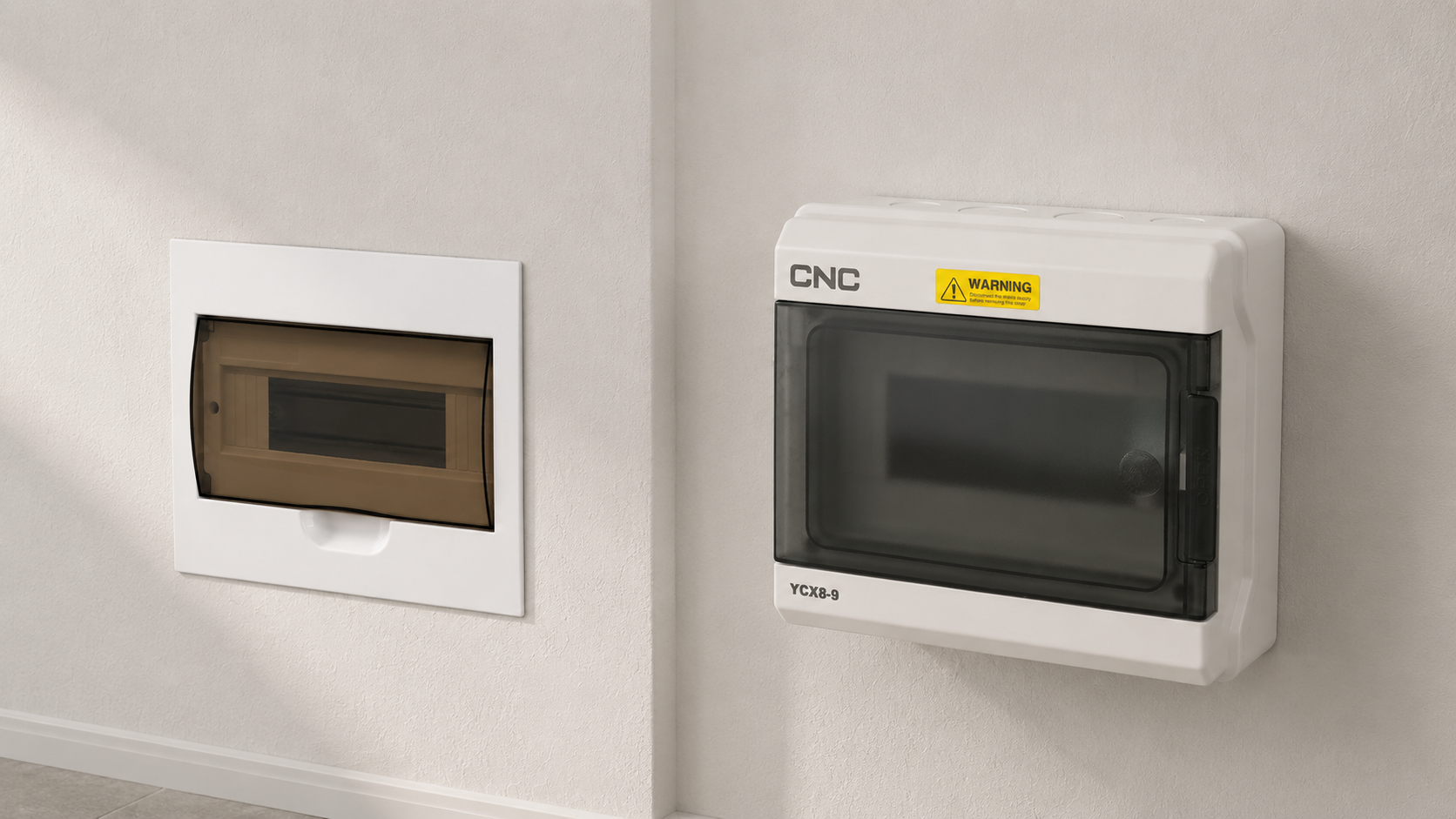

표면 장착형과 매립형 설치 중 어떤 것을 선택해야 할까요?
| 비교 | 표면 장착형 소비자 박스 | 매립형 배전반 |
|---|---|---|
| 설치 | 벽에 직접 고정됨 | 벽에 움푹 들어간 |
| 모습 | 전체 외벽이 여전히 보입니다. | 일반적으로 앞표지만이 보입니다. |
| 설치 작업 | 상대적으로 간단합니다 | 적절한 벽면 개구부와 충분한 벽 두께가 필요합니다. |
| 유지 | 접근, 교체 또는 확장이 용이함 | 접근성은 편리하지만, 외함 교체 시 벽체 작업이 필요할 수 있습니다. |
| 일반적인 적용 사례 | 작업장, 다용도실, 리모델링 및 노출 배선 시스템 | 주택, 아파트, 호텔, 사무실 및 완공된 인테리어 공간 |
벽면 매립형 배전반 설치를 위해 벽면 개구부를 준비하기 전에 설치 치수를 확인하십시오.
어떤 외함 재질과 IP 등급이 필요합니까?
플라스틱 vs. 금속 소비자용 상자
| 특징 | 플라스틱 케이스 | 금속 케이스 |
|---|---|---|
| 무게 | 경량 | 일반적으로 더 무겁다 |
| 전기적 특성 | 전기 절연 | 전도성이 있으므로 올바른 접지 및 본딩이 필요합니다. |
| 내식성 | 다양한 실내 또는 습한 환경에 적합합니다. | 재질과 표면 처리에 따라 다릅니다. |
| 기계적 강도 | 주거용 및 소규모 상업용으로 적합합니다. | 기계적 충격에 대한 저항력이 더 뛰어납니다. |
| 일반적인 적용 사례 | 주택, 아파트 및 소규모 상업용 건물 | 상업용 건물, 작업장 및 경공업 시설 |
환경 보호
| 설치 환경 | 주요 위험 | 필수 인클로저 기능 |
|---|---|---|
| 깨끗하고 건조한 실내 공간 | 먼지나 물에 노출되는 것을 최소화하십시오. | 표준 실내 인클로저 |
| 주방, 지하실 또는 습기가 많은 곳 | 습기 및 결로 | 적절한 방습 및 밀폐형 케이블 입구 |
| 작업장 또는 먼지가 많은 지역 | 먼지 및 기계적 충격 | 향상된 먼지 보호 기능과 충분한 외함 강도 |
| 야외 공간 | 비, 먼지, 햇빛, 그리고 온도 변화 | 적절한 IP 등급, 자외선 저항성 및 방수 케이블 입구 |
| 부식성 환경 | 화학 물질, 소금 또는 산업 오염 물질 | 내식성 소재 및 표면 처리 |
필요한 IP 등급은 실제 먼지 및 수분 노출 수준에 따라 선택해야 합니다. 케이블 글랜드, 녹아웃 및 커버 또한 의도된 보호 수준을 유지하기 위해 올바르게 설치해야 합니다.
배선 및 향후 확장을 위한 충분한 공간이 있습니까?
초기 설치 시 배전반을 최대 용량까지 채우지 않아야 합니다.
| 계획 항목 | 추가 공간이 필요한 이유 |
|---|---|
| 미래 회로 | 추가 조명, 콘센트, 에어컨 또는 건물 증축이 추가될 수 있습니다. |
| 재생에너지 시스템 | 태양광, 배터리 저장 및 비상 전원 장비에는 새로운 보호 장치가 필요할 수 있습니다. |
| 전기차 충전 | 전기차 충전기는 일반적으로 전용 회로와 보호 장치가 필요합니다. |
| 스마트 제어 장치 | 에너지 미터, 모듈형 접촉기 및 모니터링 장치는 추가 모듈을 차지합니다. |
| 내부 배선 | 케이블은 배선, 종단 처리 및 굽힘 작업을 위해 충분한 공간이 필요합니다. |
| 유지 | 정리된 배선과 명확한 라벨은 점검 및 교체 시간을 줄여줍니다. |
모듈 용량을 약 20%~30% 정도 여유 있게 확보하는 것이 현실적인 출발점이지만, 최종 여유 용량은 프로젝트에 따라 결정해야 합니다.
울타리는 다음 사항도 수용해야 합니다.
- 수신 및 발신 케이블
- 모선 및 연결 도체
- 중성 및 접지 단자
- 도체 굽힘에 필요한 공간
- 회로 라벨 및 식별
실용적인 소비자 박스 선택 예시
다음과 같은 최종 회로를 가진 작은 아파트를 생각해 보세요.
| 짐 | 회로 수 |
|---|---|
| 조명 그룹 | 2 |
| 일반 소켓 그룹 | 2 |
| 주방 가전제품 | 1 |
| 에어컨 | 1 |
| 온수기 | 1 |
| 총 최종 회로 | 7 |
이는 7구 배전반이 자동으로 적합하다는 의미는 아닙니다. 설치에는 주 스위치, 누전차단기(RCCB) 또는 개별 누전차단봉(RCBO), 속도차단장치(SPD) 및 예비 모듈이 추가로 필요할 수 있습니다.
| 선택 단계 | 필수 조치 |
|---|---|
| 1 | 각 최종 회로에 필요한 보호 장치를 확인하십시오. |
| 2 | 메인 스위치와 보호 장치를 선택하십시오. |
| 3 | 모든 장치의 실제 모듈 너비를 계산합니다. |
| 4 | 필요한 단자 및 내부 배선 공간을 확인하십시오. |
| 5 | 향후 회로를 위한 여유 용량을 추가하십시오. |
| 6 | 장착 방식, 외함 재질 및 IP 등급을 선택하십시오. |
따라서 최종 소비자용 박스에는 기본 회로 수에서 예상되는 것보다 훨씬 더 많은 용량이 필요할 수 있습니다.
소비자 박스 선택 체크리스트
| 선택 항목 | 확인 질문 |
|---|---|
| 애플리케이션 | 소비자 박스는 어디에 설치될 예정인가요? |
| 전기 시스템 | 전원은 단상입니까, 삼상입니까? |
| 유입되는 공급 | 전압과 최대 유입 전류는 얼마입니까? |
| 최종 회로 | 출력 회로는 몇 개가 필요합니까? |
| 모듈 용량 | 모든 장치가 DIN 레일 공간을 얼마나 차지할까요? |
| 보호 제도 | 박스 안에 MCB, RCCB, RCBO, SPD 또는 기타 장치가 들어 있습니까? |
| 설치 | 표면 장착형 또는 매립형 설치가 필요합니까? |
| 재료 | 플라스틱 케이스와 금속 케이스 중 어느 것이 더 적합할까요? |
| IP 등급 | 케이스가 먼지, 물 또는 실외 환경에 노출될 예정인가요? |
| 배선 공간 | 케이블, 단자 및 버스바를 설치할 공간이 충분한가요? |
| 확장 | 향후 회로 설계를 위한 예비 모듈이 있습니까? |
| 규정 준수 | 전체 조립품이 해당 지역의 요구 사항을 충족합니까? |
결론
적절한 배전반은 전체 보호 시스템을 수용하고, 충분한 내부 배선 공간을 제공하며, 향후 확장을 고려해야 합니다. 최종 회로 수만 세는 것으로는 충분하지 않습니다.
먼저 적용 분야와 전기 시스템을 파악합니다. 그런 다음 필요한 회로 수와 전체 장치 모듈 수를 계산하고, 보호 장치를 확인하고, 적절한 설치 방법, 외함 재질 및 IP 등급을 선택합니다.
